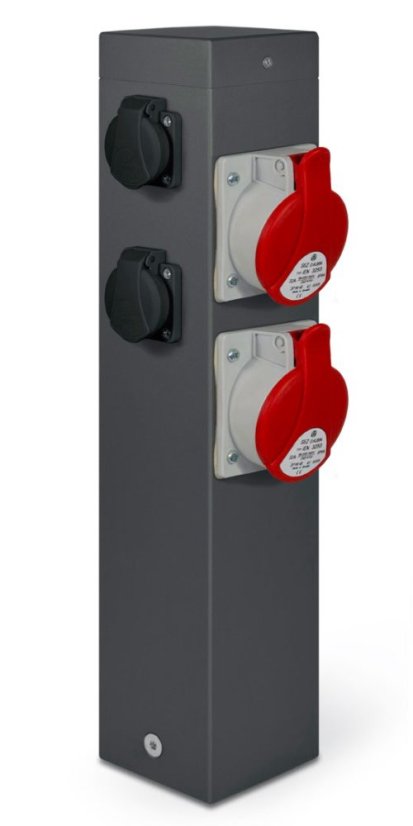

Zásuvkový sloupek 2x 250V + 2x 400V/32A, výška 50 cm, lakovaný kov
ENERGO zásuvkový sloupek je robustní napájecí bod vybavený 2x průmyslovou zásuvkou 400 V / 32 A / 5P a 2 zásuvkami 230 V / 16 A. Umožňuje tak na jednom místě připojit třífázové zařízení i běžné elektrické spotřebiče nebo nářadí. Sloupek má odolnou kovovou konstrukci v černém provedení RAL 7016, výšku 500 mm a stupeň krytí IP44. Je vhodný pro dílny, výrobní a technické prostory, sklady, garáže i další místa, kde je potřeba vytvořit pevný a snadno dostupný napájecí bod.
Hlavní výhody
- 2× průmyslová zásuvka 400 V / 32 A / 5P
- 2× zásuvka 230 V / 16 A
- 5pólové provedení 3P+N+PE
- stupeň krytí IP44
- mechanická odolnost IK07
- UV stabilní provedení
- provozní teplota −25 až +40 °C
- robustní kovová konstrukce
- černá barva RAL 7016
- rozměry těla cca 100 × 500 × 100 mm
- standardní montážní příruba součástí balení
- možnost použití samostatně dodávané RS montážní kotvy
- vyrobeno v České republice
400 V / 32 A – co znamená 5pólová zásuvka?
Sloupek je vybaven 2x průmyslovou zásuvkou 400 V / 32 A / 5P. Označení 5P znamená, že zásuvka má pět kontaktů – 3 fáze (L1, L2, L3), nulový vodič (N) a ochranný vodič (PE). Toto zapojení se označuje také jako 3P+N+PE.
Zásuvka je určena pro kompatibilní třífázová zařízení vybavená odpovídající 5pólovou vidlicí 400 V / 32 A, například vybrané stroje, zařízení a další profesionální elektrickou techniku.
Důležité: Jedná se o průmyslovou zásuvku 400 V / 32 A / 5P. Před připojením zařízení vždy ověřte, že jeho vidlice, jmenovité napětí, proud a počet pólů odpovídají použité zásuvce.
2 zásuvky 230 V / 16 A
Pro běžné elektrické spotřebiče a nářadí jsou k dispozici také 2 zásuvky 230 V / 16 A. Sloupek tak kombinuje třífázové napájení 400 V a běžné jednofázové napájení 230 V v jednom kompaktním napájecím bodě.
Dvě možnosti upevnění sloupku
Podle místa instalace lze zvolit vhodný způsob upevnění. Standardní montážní příruba je součástí balení a je určena pro pevné upevnění sloupku na připravený pevný podklad, například betonový základ nebo jinou vhodnou pevnou plochu.
Možnosti montáže
- Na pevný podklad: pomocí standardní montážní příruby, která je součástí balení sloupku.
- Do země / připraveného podloží: pomocí samostatně dodávané RS montážní kotvy pro sloupky 100 × 100 mm.
Montážní kotva umožňuje vytvořit pevné ukotvení sloupku v místech, kde není k dispozici vhodná pevná plocha pro standardní montážní přírubu. RS montážní kotva není součástí balení a objednává se samostatně zde.
Připojení k elektrické instalaci
ENERGO sloupek je určen pro pevné připojení k elektrické instalaci. Připojení napájení je umístěno v horní části sloupku a výrobce uvádí 5pólovou svorkovnici pro vodiče do průřezu 10 mm².
Přívodní vedení, jištění a další ochranné prvky musí být navrženy podle osazení sloupku, předpokládaného zatížení a podmínek konkrétní elektrické instalace.
Důležité – odborná montáž a jištění
Montáž a elektrické připojení musí provést osoba s odpovídající odbornou způsobilostí. Nejedná se o výrobek určený k zapojení běžným uživatelem.
Výrobek je zařízení třídy ochrany I. Napájení sloupku musí být zabezpečeno odpovídajícím jističem a proudovým chráničem s reziduálním proudem maximálně 30 mA. Konkrétní jištění, průřez přívodního vedení a způsob zapojení musí být zvoleny podle konkrétní instalace a platných předpisů.
Technické parametry
- Typ výrobku: zásuvkový ENERGO sloupek
- Průmyslová zásuvka: 2× 400 V / 32 A
- Počet pólů zásuvky 400 V: 5P
- Zapojení: 3P+N+PE
- Zásuvky 230 V: 2× 230 V / 16 A
- Stupeň krytí: IP44
- Mechanická odolnost: IK07
- Třída ochrany: I
- UV stabilní: ano
- Provozní teplota: −25 až +40 °C
- Materiál: kov / plastové prvky
- Barva: černá, RAL 7016
- Rozměry těla: cca 100 × 500 × 100 mm
- Šířka včetně osazených zásuvek: max. cca 150 mm
- Připojení: 5P svorkovnice do 10 mm²
- Montážní příruba: ano, součástí balení
- RS montážní kotva: volitelné příslušenství, není součástí balení
- Země výroby: Česká republika
Bezpečnostní informace
- Výrobek je určen pro pevné připojení k elektrické instalaci.
- Montáž, elektrické připojení a uvedení do provozu musí provést osoba s odpovídající odbornou způsobilostí.
- Před montáží nebo jakýmkoliv zásahem musí být příslušný elektrický obvod bezpečně odpojen od napětí a zajištěn proti opětovnému zapnutí.
- Výrobek je zařízení třídy ochrany I a musí být řádně připojen k ochrannému vodiči PE.
- Napájení sloupku musí být zabezpečeno odpovídajícím jističem a proudovým chráničem s reziduálním proudem maximálně 30 mA.
- Jištění, průřez přívodního vedení a ochranné prvky musí odpovídat osazení sloupku, předpokládanému zatížení a podmínkám konkrétní instalace.
- Sloupek musí být pevně a bezpečně ukotven k podkladu odpovídajícím způsobem podle zvoleného typu montáže.
- Před uvedením do provozu zkontrolujte správné elektrické zapojení, ochranný vodič, mechanické upevnění a stav zásuvek a krytů.
- Poškozený nebo neúplný výrobek nepoužívejte.
- Při instalaci a používání respektujte stupeň krytí IP44 a podmínky prostředí.
| Barva |
|
|---|---|
| Bezpečností upozornění | CE certifikace |
| Jmenovité napětí | 230V |
| Materiál | kov |
| Počet zásuvek | 2x 230V + 2x 400V / 32A |
| Přívodní kabel | ne |
| Stupeň krytí | IP44 |
| Výška (celková) | 500 mm |
| Šířka | 100 mm |
