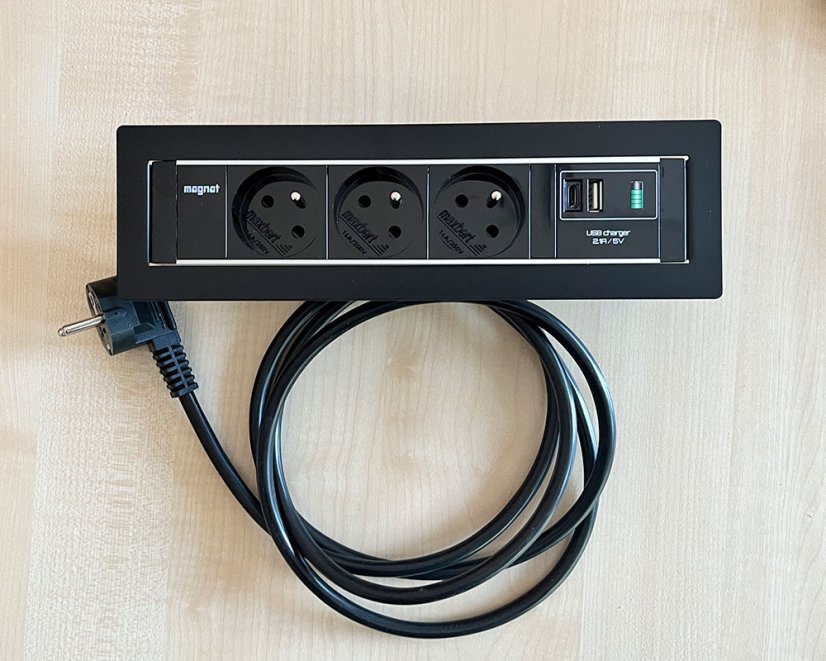

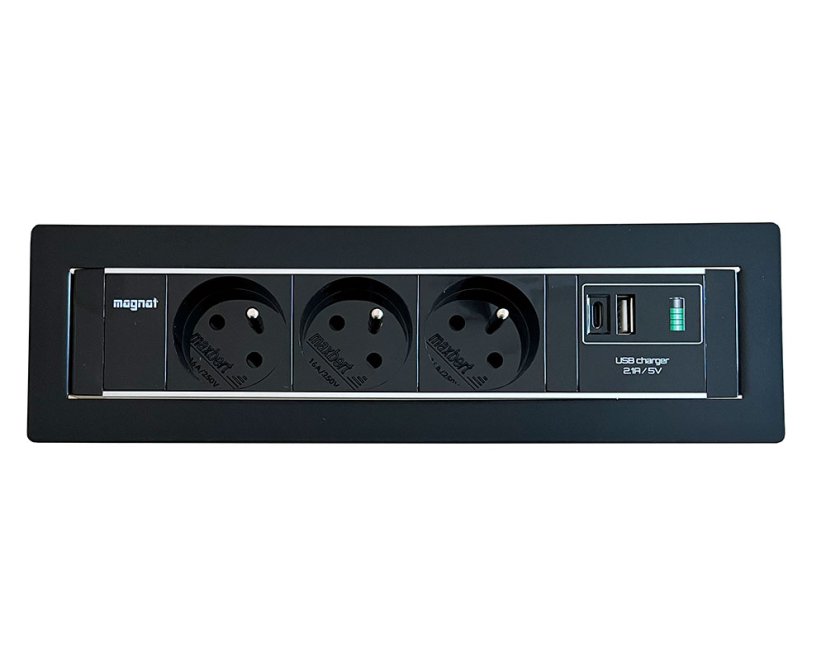

Vestavná zásuvka MAGNAT-FRAME, 3× 230 V + 1× USB-A/C nabíječka, barva černá, kabel 2m
Vestavná zásuvková lišta MAGNAT-FRAME představuje elegantní a prostorově úsporné řešení pro zabudování elektrických zásuvek a USB nabíjení přímo do pracovní nebo nábytkové desky. Tato konkrétní 4modulová varianta je vybavena 3 zásuvkami 230 V typu UTE (francouzský typ E s ochranným kolíkem) a 1 USB nabíjecím modulem USB-A + USB-C. Celkem tak nabízí 3 zásuvky 230 V, 1× USB-A a 1× USB-C. Zásuvky 230 V jsou natočeny pod úhlem 45°, mají ochranu proti náhodnému vložení předmětu a jsou určeny pro zatížení až 16 A / 230 V. USB nabíjecí modul poskytuje výstup 5 V / 2,1 A. MAGNAT-FRAME je vhodný zejména pro kancelářské a pracovní stoly, konferenční a zasedací místnosti, recepce, školicí prostory, domácí pracovny a další nábytkové sestavy, kde je požadován trvalý a snadný přístup k elektrickému napájení a USB nabíjení.

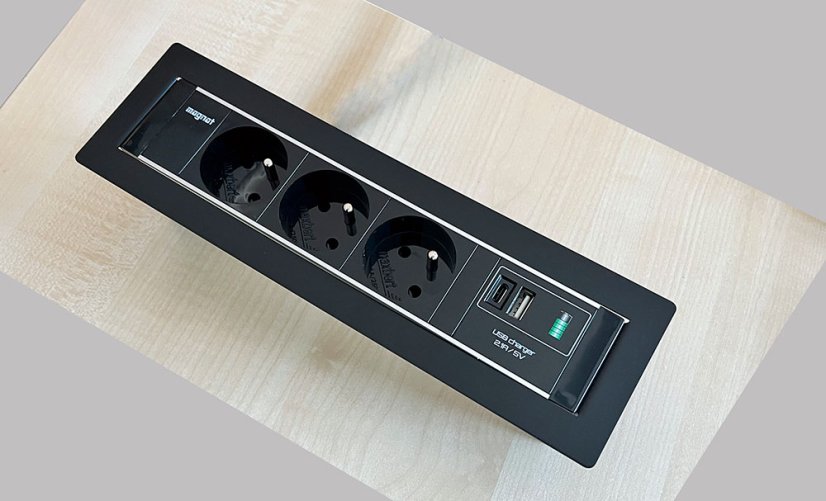

Konstrukce MAGNAT-FRAME je vyrobena z oceli lakované v černém odstínu RAL 9005 a také vnitřní zásuvková lišta je v černém provedení. Kompaktní vestavná konstrukce umožňuje horizontální i vertikální montáž do pracovní nebo nábytkové desky, nohy stolu či vhodné kancelářské příčky. Po instalaci zůstávají zásuvky a USB konektory stále snadno přístupné. Výrobek je dodáván jako kompletně osazená sestava s přívodním kabelem o délce 2 m, zakončeným úhlovou vidlicí Uni-Schuko 16 A / 230 V.
- 4modulové vestavné provedení s trvale přístupnými zásuvkami
- 3× zásuvka 230 V UTE – typ E s ochranným kolíkem
- 1× USB nabíjecí modul USB-A + USB-C
- celkem 1× USB-A + 1× USB-C
- USB nabíjení 5 V / 2,1 A
- zásuvky 230 V natočené pod úhlem 45°
- ochrana zásuvek proti náhodnému vložení předmětu
- maximální proudové zatížení 16 A
- maximální výkon napájecí části 3680 W
- ocelová konstrukce lakovaná v odstínu RAL 9005 – černá
- černá vnitřní zásuvková lišta
- horizontální i vertikální montáž
- možnost instalace do pracovní desky, nábytku, nohy stolu nebo vhodné příčky
- přívodní kabel o délce 2 m
- zakončení kabelu úhlovou vidlicí Uni-Schuko 16 A / 230 V
- kompletně osazená sestava připravená k použití

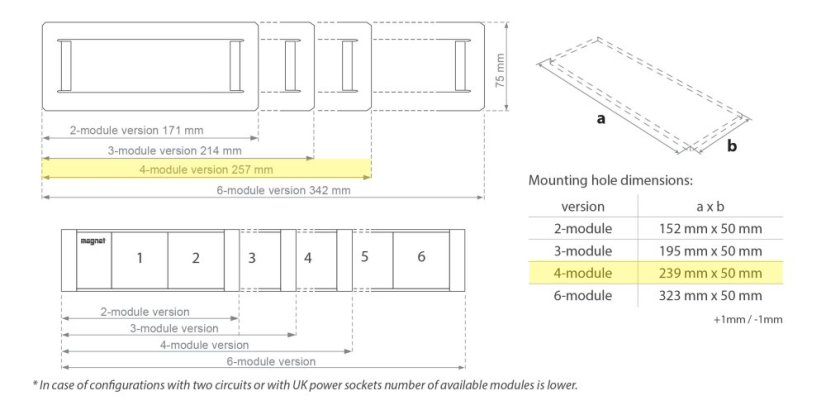

- Vnější rozměry MAGNAT-FRAME 4M: 257 × 75 mm
- Celková hloubka: 70,5 mm
- Montážní otvor: 239 × 50 mm
- Tolerance montážního otvoru: +1 / −1 mm
- Maximální tloušťka pracovní desky: 30 mm
- Možnost horizontální i vertikální montáže
Technické parametry:
- Typ produktu: vestavná zásuvková lišta
- Model: MAGNAT-FRAME
- Provedení: vestavné, pevné
- Počet modulů: 4
- Počet zásuvek 230 V: 3×
- Typ zásuvek: UTE / typ E – francouzský standard s ochranným kolíkem
- Jmenovité napětí: 230 V AC
- Maximální proudové zatížení: 16 A
- Maximální výkon napájecí části: 3680 W
- Natočení zásuvek: 45°
- Ochrana proti náhodnému vložení předmětu: ano
- Počet USB nabíjecích modulů: 1×
- USB konektory: 1× USB-A + 1× USB-C
- Výstup USB nabíjecího modulu: 5 V / 2,1 A
- Materiál konstrukce: ocel
- Povrchová úprava: lakovaná
- Barva konstrukce: černá RAL 9005
- Barva zásuvkové lišty: černá
- Vnější délka: 257 mm
- Vnější šířka: 75 mm
- Celková hloubka: 70,5 mm
- Montážní otvor: 239 × 50 mm
- Tolerance montážního otvoru: +1 / −1 mm
- Maximální tloušťka pracovní desky: 30 mm
- Orientace montáže: horizontální nebo vertikální
- Možnost montáže do pracovní / nábytkové desky: ano
- Možnost montáže do nohy stolu: ano
- Možnost montáže do vhodné příčky: ano

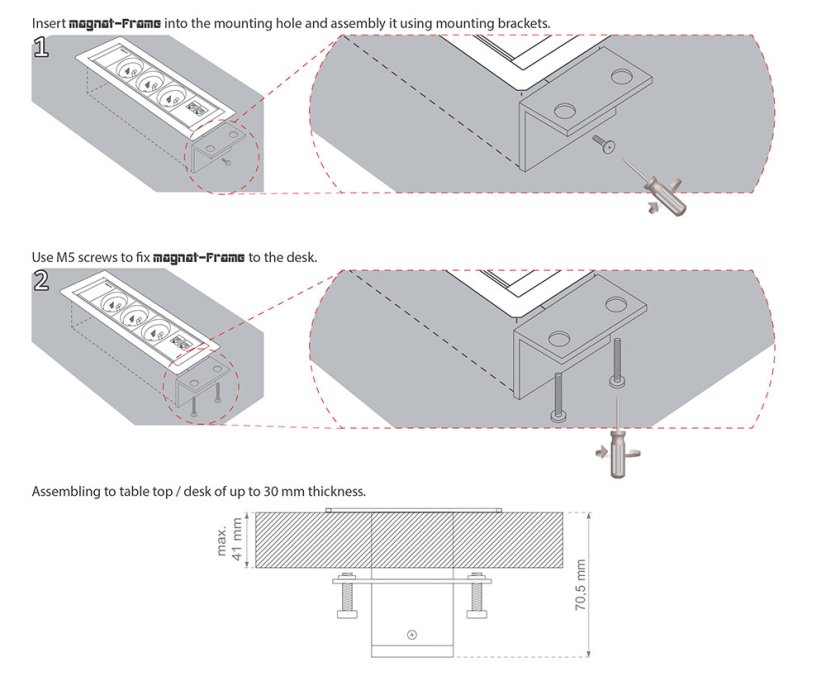

- Způsob upevnění: montážními držáky
- Upevňovací šrouby: M5
- Délka přívodního kabelu: 2 m
- Zakončení přívodního kabelu: úhlová vidlice Uni-Schuko
- Parametry vidlice: 16 A / 230 V
- Provedení výrobku: kompletně osazená sestava
- Způsob instalace: vestavná montáž do interiéru
Před vyříznutím montážního otvoru doporučujeme vždy přeměřit skutečné rozměry dodaného výrobku. Pro tuto 4modulovou variantu MAGNAT-FRAME je podle technického výkresu montážní otvor 239 × 50 mm s tolerancí +1 / −1 mm. Maximální tloušťka pracovní desky je 30 mm. Při návrhu umístění je nutné počítat také s dostatečným prostorem za nebo pod montážní plochou pro tělo zásuvkové lišty, montážní držáky a bezpečné vedení přívodního kabelu.
MAGNAT-FRAME zabírá na pracovní ploše minimum místa a díky pevnému vestavnému provedení zůstávají zásuvky 230 V i USB nabíječka neustále snadno přístupné. Možnost horizontální nebo vertikální instalace usnadňuje použití v pracovních stolech, nábytkových sestavách, nohách stolů i vhodných kancelářských příčkách.
| Barva |
|
|---|---|
| Bezpečností upozornění | CE certifikace |
| Délka přívodního kabelu | 2 m |
| Hloubka zapuštění do desky | 71 mm |
| Jmenovité napětí | 250V |
| Materiál | Kov, Plast |
| Maximální proud (A) | 16A |
| Maximální příkon (W) | 3680 |
| Port RJ45 | ne |
| Počet zásuvek | 3 |
| Přívodní kabel | ano (s vidlicí) |
| Standard zásuvky | french - česká zásuvka |
| Stupeň krytí | IP20 |
| Typ zásuvky | 2P + T |
| USB nabíječka | ano |
| USB výstup (nabíjecí) | USB-A+C |
Kdo smí provádět montáž a zapojení elektroinstalace?
Montáž, zapojení zásuvkových bloků, vypínačů nebo jakékoliv zásahy do elektroinstalace jsou činnosti, které vyžadují dodržování přísných pravidel. Tato práce není jen otázkou zručnosti, ale především odbornosti a dodržování platných předpisů. Nesprávné nebo neodborné provedení může mít závažné důsledky – ohrožení života, poškození majetku či vznik požáru.
Upozornění na rizika spojená s elektrickým proudem
Elektrický proud je neviditelný, ale velmi nebezpečný, pokud s ním nezacházíte správně. I malá nepozornost může vést k úrazu, požáru nebo vážnému poškození zařízení. Riziko hrozí zejména při neodborné manipulaci, poškozených kabelech, přetěžování zásuvek nebo při použití elektrických zařízení ve vlhkém prostředí. Proto vždy vypínejte přívod elektřiny před jakoukoli opravou, nepoužívejte poškozené přístroje a mějte zásuvky chráněné před dětmi. Pokud si nejste jistí, vždy zavolejte odborníka. Bezpečnost by měla být vždy na prvním místě ! Více >>>
Bezpečnostní pokyny pro používání výrobků
Prodávané výrobky jsou od ověřených výrobců, které odpovídají požadavkům platné legislativy a evropských norem. Aby bylo zajištěno jejich bezpečné a správné použití, věnujte prosím pozornost následujícím pokynům. Tyto zásady platí pro všechny produkty e‑shopu, ať už jde o elektroinstalační prvky, napájecí moduly, mechanické příslušenství, rámečky nebo doplňky.
USB nabíjení: jaký je rozdíl mezi USB-A, USB-C, Quick Charge a Power Delivery
USB nabíjení je dnes běžnou součástí zásuvek, zásuvkových bloků i stolních a nábytkových řešení. Jednotlivé USB nabíječky se však mohou výrazně lišit nejen typem konektoru, ale především výkonem a podporovanými technologiemi rychlého nabíjení. Klasické USB-A se stále používá pro nabíjení telefonů, sluchátek, hodinek a další elektroniky, zatímco modernější USB-C postupně přebírá hlavní roli a umožňuje dosahovat podstatně vyšších výkonů. U rychlonabíječek se nejčastěji setkáme s technologiemi Quick Charge (QC) a USB Power Delivery (PD), případně s podporou PPS. Zatímco běžné USB může poskytovat výkon přibližně 5 až 15 W, USB-C s Power Delivery nabízí podle provedení například 20 W, 30 W, 45 W, 65 W, 100 W i více. Pro rychlé nabíjení mobilního telefonu zpravidla postačuje 20 až 30 W, vyšší výkony 45 až 65 W jsou vhodné také pro tablety a řadu notebooků. Samotný konektor USB-C přitom automaticky neznamená rychlé nabíjení – vždy je důležité sledovat podporovaný nabíjecí standard a maximální výkon. Rychlost nabíjení navíc ovlivňuje také připojené zařízení a použitý kabel. V článku proto jednoduše vysvětlujeme rozdíly mezi USB-A, USB-C, QC, PD a PPS a poradíme, podle čeho vybrat vhodnou USB nabíječku.
