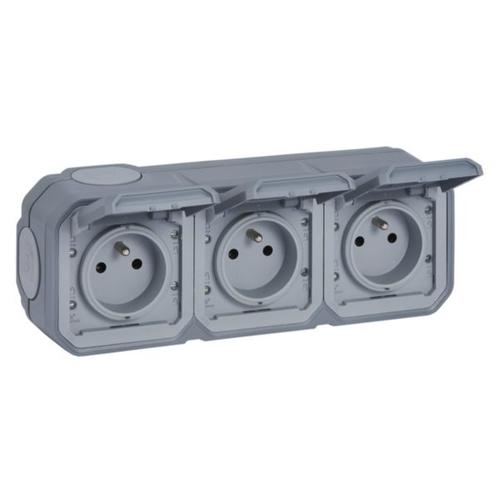

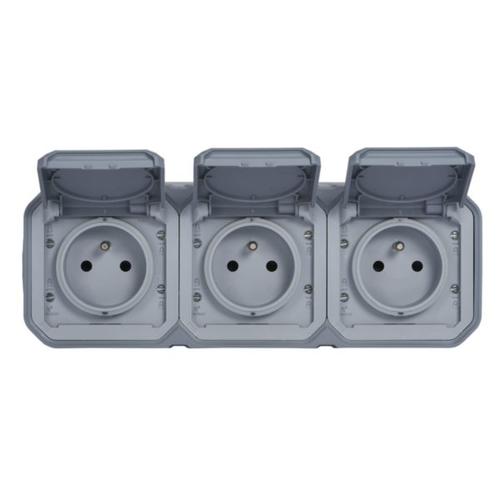

Trojzásuvka Legrand Plexo 3×2P+T 16 A, IP55, horizontální, šedá
Legrand Plexo je odolná trojnásobná zásuvka 230 V určená pro povrchovou montáž v místech se zvýšenými nároky na ochranu elektroinstalace. Nabízí 3 zásuvky 2P+T s ochranným kolíkem, dětskými ochrannými clonkami a samostatnými výklopnými víčky. Díky stupni krytí IP55 a mechanické odolnosti IK08 je vhodná pro garáže, dílny, technické a průmyslové prostory i další místa, kde je vyžadována zvýšená odolnost proti prachu, vodě a mechanickému namáhání.
Tři zásuvky jsou uspořádány horizontálně a celý komplet je již z výroby předkonektorovaný. Díky továrnímu propojení jednotlivých zásuvek stačí při instalaci připojit pouze jednu zásuvku, což zjednodušuje a urychluje montáž. Elektrické připojení je řešeno pomocí bezšroubových svorek pro pevné i flexibilní vodiče o průřezu 1,5–2,5 mm².
- 3× zásuvka 2P+T s ochranným kolíkem
- horizontální uspořádání zásuvek
- předkonektorované provedení – stačí připojit pouze jednu zásuvku
- jmenovitý proud 16 A
- jmenovité napětí 250 V AC
- stupeň krytí IP55
- mechanická odolnost IK08
- dětské ochranné clonky
- samostatná výklopná ochranná víčka
- bezšroubové svorky pro rychlé připojení
- pro pevné i flexibilní vodiče 1,5–2,5 mm²
- kompletní provedení pro povrchovou montáž
- bezhalogenový termoplast
- matné šedé provedení RAL 7046
3 zásuvky v jednom kompletu
Trojnásobné provedení nabízí 3 samostatné zásuvky 2P+T s ochranným kolíkem v jednom kompaktním celku. Umožňuje tak připojit více elektrických zařízení na jednom místě bez nutnosti instalovat tři samostatné povrchové zásuvky.
Každá zásuvka je vybavena dětskými ochrannými clonkami a vlastním výklopným víčkem. Horizontální uspořádání je vhodné zejména tam, kde je dostatek prostoru do šířky a je požadováno přehledné vícenásobné zásuvkové řešení.
Předkonektorované provedení – jednodušší montáž
Velkou výhodou této trojzásuvky je předkonektorované provedení. Jednotlivé zásuvkové mechanismy jsou již z výroby elektricky propojeny, takže při instalaci není nutné samostatně propojovat všechny tři zásuvky. Pro připojení kompletu k elektrické instalaci stačí připojit pouze jednu zásuvku.
Bezšroubové svorky umožňují rychlé připojení bez klasického šroubování svorek. Použít lze pevné i flexibilní vodiče o průřezu 1,5 až 2,5 mm².
Krytí IP55 pro náročnější prostředí
Stupeň krytí IP55 poskytuje zvýšenou ochranu proti prachu a vodě. V kombinaci s výklopnými ochrannými víčky je trojzásuvka vhodná do míst, kde může být elektroinstalace vystavena náročnějším podmínkám. Výrobce ji uvádí pro vnitřní i venkovní použití při dodržení předepsaného způsobu instalace.
Co znamená krytí IP55?
První číslice 5 označuje ochranu proti prachu v množství, které by mohlo narušit bezpečnou funkci zařízení. Druhá číslice 5 označuje ochranu proti tryskající vodě ze všech směrů. Krytí IP55 neznamená ochranu při ponoření do vody. Více informací najdete v našem článku Stupně krytí IP – co znamenají a jak vybrat správné krytí.
Mechanická odolnost IK08
Trojzásuvka dosahuje stupně mechanické odolnosti IK08, který odpovídá odolnosti proti nárazu o energii 5 J. Robustní konstrukce řady Plexo je proto vhodná také do technických a provozních prostor, kde může být elektroinstalace vystavena zvýšenému mechanickému namáhání.
Kompletní provedení pro montáž na povrch
Výrobek se dodává jako kompletní trojzásuvka připravená pro povrchovou montáž. Není nutné samostatně sestavovat zásuvkové mechanismy, kryty, rámeček a povrchovou instalační krabici. Toto provedení je praktické zejména tam, kde je elektroinstalace vedena po povrchu stěny.
Konstrukce řady Plexo poskytuje dostatek prostoru pro vedení kabeláže uvnitř povrchové krabice a umožňuje přivést kabely nebo instalační trubky z různých směrů.
Technické parametry
- Produktová řada: Legrand Plexo
- Typ výrobku: povrchová trojzásuvka
- Provedení: kompletní, předkonektorované
- Uspořádání: horizontální
- Počet zásuvek: 3
- Typ zásuvek: 2P+T
- Ochranný kolík: ano
- Dětské ochranné clonky: ano
- Výklopná ochranná víčka: ano
- Počet fází: 1
- Jmenovité napětí: 250 V AC
- Jmenovitý proud: 16 A
- Frekvence: 50–60 Hz
- Stupeň krytí: IP55
- Mechanická odolnost: IK08
- Způsob montáže: na povrch / na omítku
- Typ upevnění: upevňovací šrouby
- Způsob připojení: bezšroubové svorky
- Průřez připojovacích vodičů: 1,5–2,5 mm²
- Vhodné vodiče: pevné nebo flexibilní
- Předkonektorované: ano
- Materiál: termoplast
- Bezhalogenové provedení: ano
- Povrch: matný
- Barva: šedá
- Odstín: podobný RAL 7046
- Rozměry: cca 226 × 82 × 62 mm
- Provozní teplota: −10 až +40 °C
- Maximální teplota skladování: −25 až +60 °C
- Určení: vnitřní i venkovní použití
Důležité – odborná montáž a jištění
Trojzásuvka je určena pro pevnou elektrickou instalaci. Montáž a elektrické připojení musí provést osoba s odpovídající odbornou způsobilostí.
Elektrický obvod musí být vybaven odpovídajícím jištěním a ochrannými prvky podle konkrétní instalace a platných předpisů. Pro zachování deklarovaného stupně krytí IP55 musí být dodrženy montážní pokyny výrobce.
Bezpečnostní informace
- Výrobek je určen pro pevnou elektrickou instalaci.
- Montáž, elektrické připojení a uvedení do provozu musí provést osoba s odpovídající odbornou způsobilostí.
- Před montáží, údržbou nebo jiným zásahem musí být příslušný elektrický obvod bezpečně odpojen od napětí a zajištěn proti opětovnému zapnutí.
- Zásuvky musí být správně připojeny včetně ochranného vodiče PE.
- Elektrický obvod musí být odpovídajícím způsobem jištěn podle platných předpisů a podmínek konkrétní instalace.
- Pro zachování stupně krytí IP55 musí být výrobek správně namontován a používán v souladu s pokyny výrobce.
- Před uvedením do provozu zkontrolujte správné zapojení, mechanické upevnění, stav krytů a funkci ochranných víček.
- Poškozený nebo neúplný výrobek nepoužívejte.
- Výrobek nerozebírejte ani neupravujte jiným způsobem, než který připouští výrobce.
| Barva |
|
|---|---|
| Bezpečností upozornění | CE certifikace |
| Jmenovité napětí | 250V |
| Materiál | termoplast |
| Maximální proud (A) | 16A |
| Počet zásuvek | 3 |
| Standard zásuvky | french - česká zásuvka |
| Stupeň krytí | IP55 |
| Typ instalace | nástěnná |
