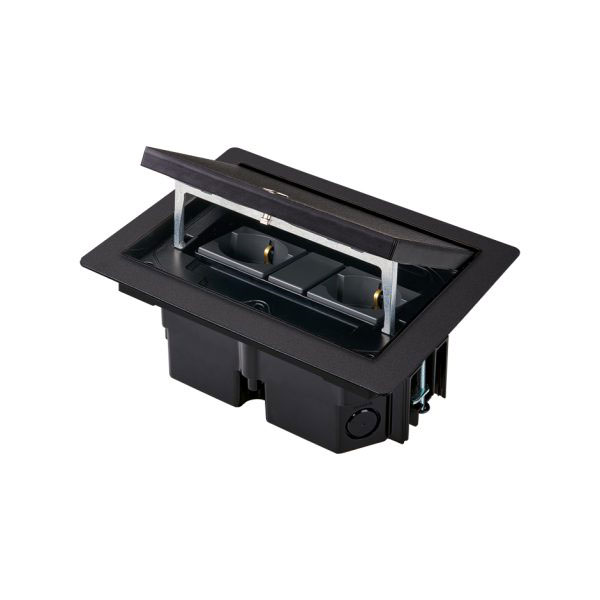

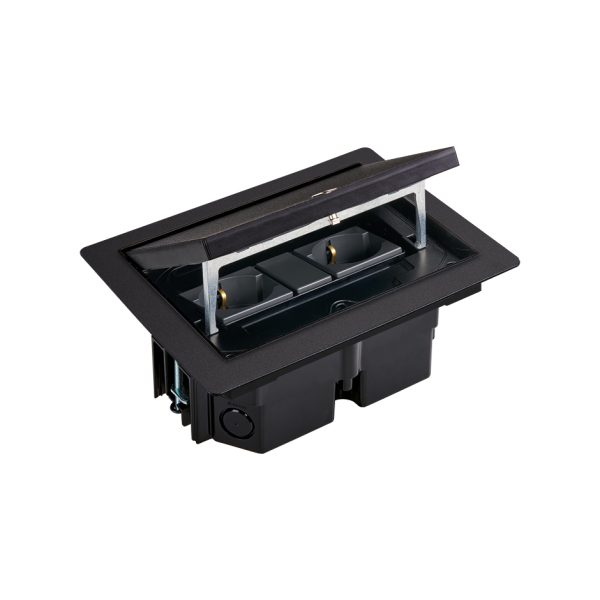

Robustní podlahová zásuvka 2x 250V/16A + 1x záslepka K45/2, jednoduchý zámek, krytí IP66, pro zvýšené podlahy, barva černá matná

Robustní podlahová zásuvka ze systému podlahových krabic KGT IP66 určená pro instalaci do zvýšené technické podlahy. Obsahuje 2x silovou zásuvku 250V (typ E) a 1 záslepku K45/2, což umožňuje flexibilní konfiguraci podle konkrétních potřeb. Díky jednoduchému zámku je zajištěn snadný přístup a bezpečné uzavření. Konstrukce z austenitické nerezové oceli AISI 304 (EN 1.4301) zajišťuje vysokou odolnost proti korozi, hygienickou nezávadnost a tepelnou odolnost. Díky krytí IP66 je vklad prachotěsný a vodotěsný, což ho činí ideálním pro použití v komerčních, průmyslových i veřejných prostorách.

Krytí IP66 označuje vysoký stupeň ochrany zařízení proti prachu a vodě podle normy ČSN EN 60529. První číslice 6 znamená, že zařízení je zcela prachotěsné – žádné pevné částice se nemohou dostat dovnitř. Druhá číslice 6 značí ochranu proti silně tryskající vodě ze všech směrů, například při čištění vodou pod tlakem. Díky tomu je zařízení s tímto krytím vhodné pro náročné podmínky, vlhké prostředí nebo venkovní použití, kde je nutná spolehlivá ochrana proti vniknutí nečistot a vody.

• Kovový vklad s jednoduchým zámkem pro snadný přístup

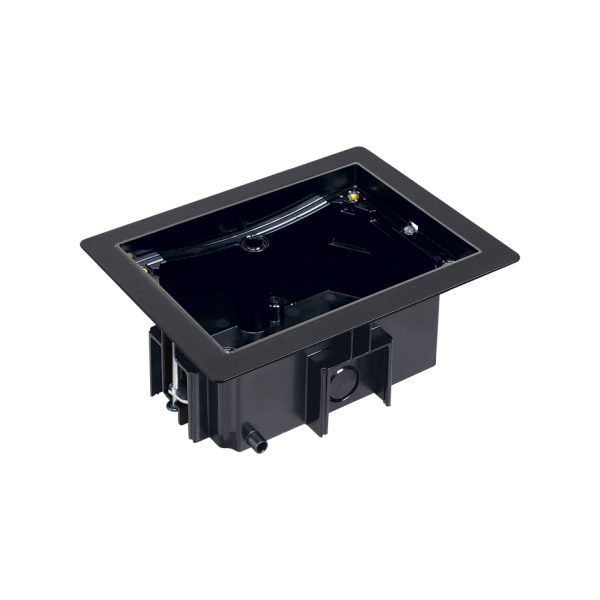

• Základna podlahové krabice pro integraci do zvýšených technických podlah s vestavnou hloubkou 81 mm
• Zásuvka: 2x silová zásuvka 250V (typ E) s uzemněním
• Jmenovité napětí 250V
• Jmenovitý proud: 16A
• Záslepka: 1 záslepka K45/2 (22,5×45 mm) pro případné doplnění dalšího modulu
• Způsob připojení vodiče: bezšroubové svorky pro průřez vodičů 1,5 - 2,5 mm2
• Stupeň krytí IP66: zajišťuje prachotěsnost a ochranu proti silným proudům vody u krabice se zavřeným víkem
• Stupeň krytí IP20 u krabice s otevřeným víkem
• Mechanická odolnost: IK08 – vysoká odolnost proti nárazům
• Zatížitelnost: až 2000 kg při uzavřeném krytu, 250 kg při otevřeném krytu
• Barva: černá matná
• Materiál: nerezová ocel AISI 304 a polykarbonát
• Tepelná odolnost: až +125 °C podle normy IEC 60695-10-2
• Horľavosť materiálu: +650 °C / 30 s (GWFI podle normy IEC 60670)
• Montáž: určeno pro instalaci do zvýšených technických podlah
• Údržba: snadná údržba díky jednoduchému zámku a přístupu
• Výrobek má označení CE

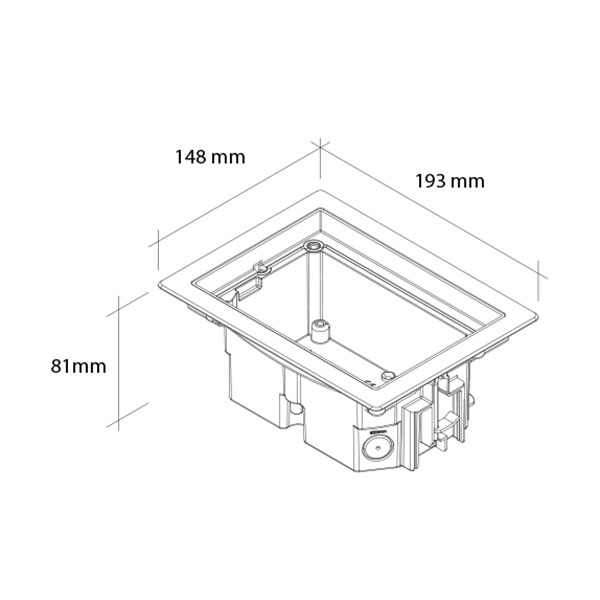

• Rozměry krabice (š x v x h): 148 x 193 x 81 mm
• Montážní rozměr: 125 x 174 mm

Hlavní přednosti krabic Simon KGT IP66

• Odolné vůči extrémním podmínkám - díky krytí IP66 poskytují krabice vodotěsné a prachotěsné řešení, které odolá proudu vody až 1 kg/cm² z jakéhokoli směru.
• Robustní a mechanicky vysoce odolné - při plně uzavřeném krytu unesou zatížení až 2 000 kg a splňují normu odolnosti proti nárazu IK08. Jsou tak vhodné i pro náročné provozní podmínky.
• Připravené pro datové i silové rozvody - v prostornému vnitřku je zajištěn optimální poloměr ohybu kabelů, což umožňuje použití kabeláže vyšších kategorií pro přenos dat i hlasu.
• Certifikovaná kvalita provedení - konstrukce odpovídá evropské normě UNE EN 60670. Kryty jsou vyrobeny z austenitické nerezové oceli AISI 304 / EN 1.4301, která je korozivzdorná, hygienická a odolná vůči vysokým teplotám (počátek degradace až při 425–815 °C).
• Bezpečný a praktický vývod kabeláže - výklopný kryt chrání připojené zástrčky a umožňuje bezpečný vývod i delších kabelů. V uzavřeném stavu je kryt zcela rovný. Při otevření je výška prostoru pro vývod kabeláže 84 mm.
• Estetické provedení v rovině s podlahou - nenápadný bezrámový design zajišťuje čisté začlenění do okolí. U variant pro zvýšené podlahy jsou kryt i vnější rámeček vyrobeny ze stejného materiálu pro jednotný a hodnotný vzhled.
• Snadná údržba bez demontáže - krabice umožňují pohodlné čištění bez nutnosti rozebírání. Obsahují drenážní systém se silikonovou trubičkou pro odvod kondenzátu. Verze pro lité podlahy navíc zahrnují kónické těsnění kabeláže a ochranný kryt proti nečistotám.

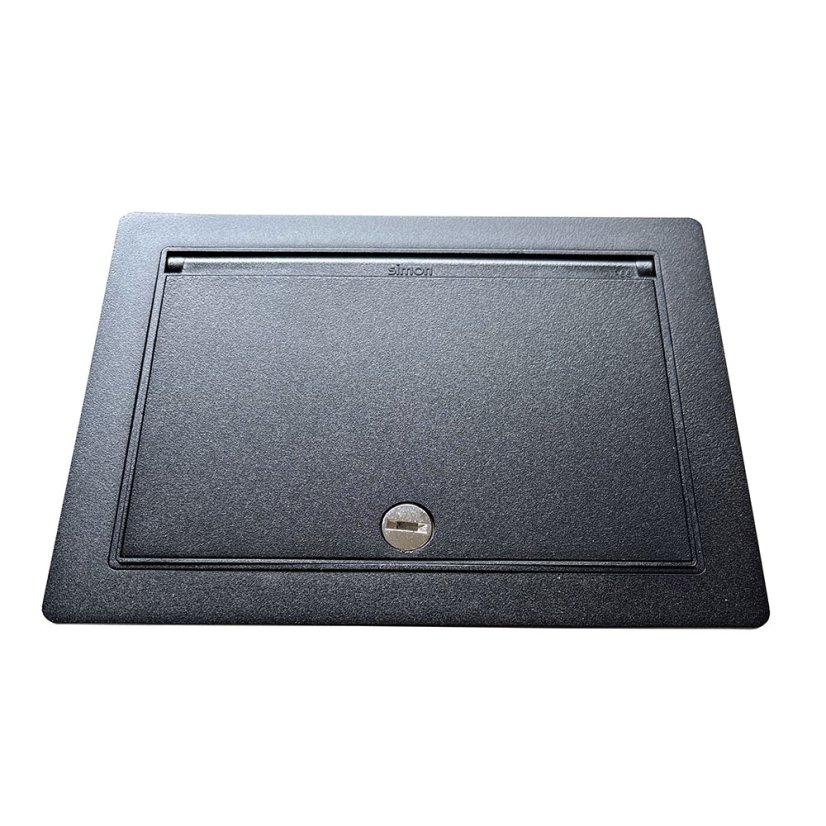

• Jednoduché uzamčení krytu - zámek s drážkou umožňuje otevření otočením běžného plochého předmětu (např. mince) o 45°.
• Integrovaný systém odvodu kapalin - základna obsahuje kondenzační nádržku, nakloněné vnitřní prvky a výstup se silikonovou hadičkou, která umožňuje řízený odvod kondenzátu do určeného místa.

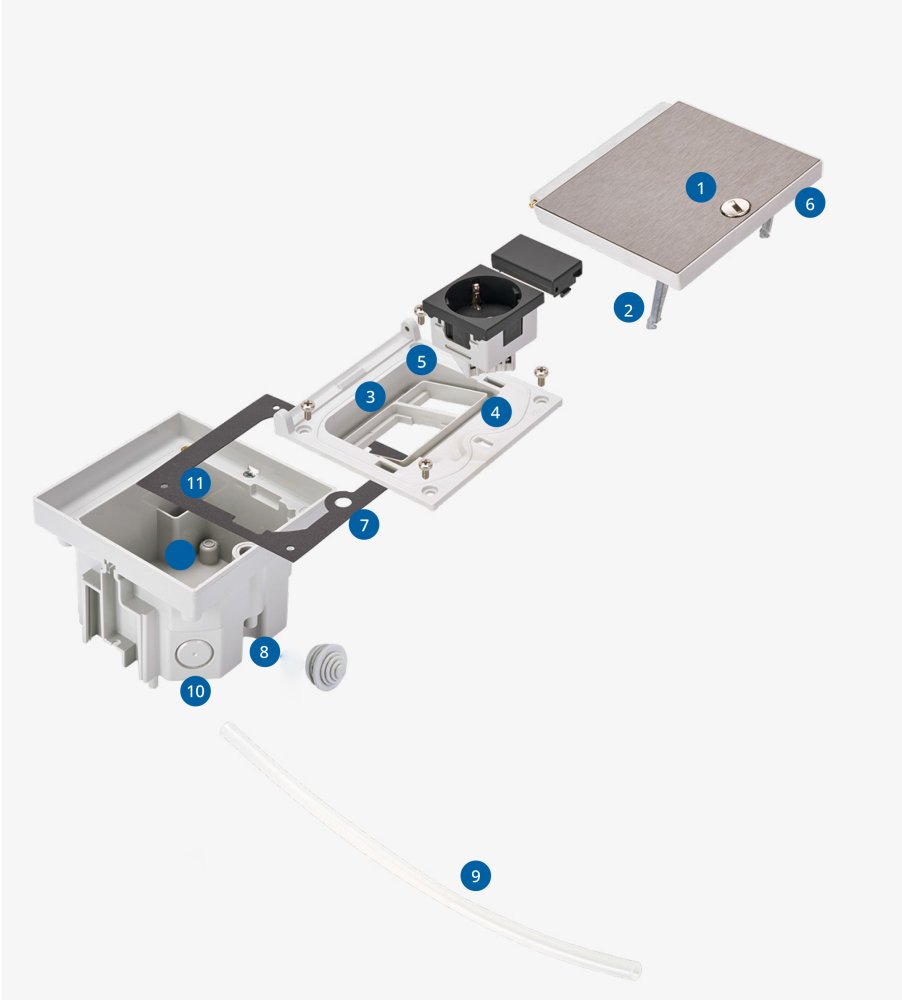

 KONSTRUKČNÍ SOUČÁSTI

1 / Otočný zámek krytu - kryty jsou vyrobeny se zámkem na inbusový klíč nebo s jednoduchým zámkem s drážkou.

2 / Ocelové podpěry - zajišťují aretaci krytu v otevřené poloze a zpevňuji konstrukci uzavřené krabice.

3 / Prostor na zástrčky - dostatečná výška prostoru umožňuje používat rovné, úhlové zástrčky a zabraňuje poškození či zlomení kabeláže.

4 / Ochranná bariéra - do speciálně tvarované bariéry dolehne těsnění krytu a celé řešení tak zabrání vnikání tekutin a prachu dovnitř krabice.

5 / Zešikmený povrch - pokud by do krabice pronikla kapalina, zešikmená plocha ve spolupráci s gravitací zajistí její odvod z horní části krabice do kondenzační nádržky.

6 / Těsnění krytu - gumové těsnění po obdovu horního krytu poskytuje krytí IP66 v případě zcela uzavřeného krytu.

7 / Těsnění základny - dokonale utěsní plochu propojující horní kryt se základnou krabice. Spojení a přitažení obou součástí krabice provedete pomocí čtyř šroubů.

8 / Drenážní systém - základny krabic Simon KGT obsahují systém pro řízenou kondenzaci a odvod kapaliny.

9 / Silikonová odvodní hadička - základny dodáváme včetně silikonové hadičky, kterou připojíte k výstupu kondenzační nádržky. Slouží k odvodu nahromaděných kapalin.

10 / Otvory na vstupní kabeláž - základny obsahují tři využitelné předpřipravené otvory o průměru 20 mm a jeden výstup na drážkovanou trubici (husí krk).

11 / Kondenzační nádržka - prostor v základně určený výhradně k hromadění a následnému odvodu kapaliny. Bezpečně udržuje kapalinu mimo dosah elektrických částí.

Upozornění !! Instalaci a jakýkoliv zásah do elektrických rozvodů smí provádět osoba s příslušným oprávněním dle platných norem a předpisů.
