Robustní podlahová zásuvka 1x 250V/16A + 1x záslepka K45/2, jednoduchý zámek, krytí IP66, pro zvýšené podlahy, barva černá matná

Robustní podlahová zásuvka ze systému podlahových krabic KGT IP66 určená pro instalaci do zvýšené technické podlahy. Obsahuje 1 silovou zásuvku 250V (typ E) a 1 záslepku K45/2, což umožňuje flexibilní konfiguraci podle konkrétních potřeb. Díky jednoduchému zámku je zajištěn snadný přístup a bezpečné uzavření. Konstrukce z austenitické nerezové oceli AISI 304 (EN 1.4301) zajišťuje vysokou odolnost proti korozi, hygienickou nezávadnost a tepelnou odolnost. Díky krytí IP66 je vklad prachotěsný a vodotěsný, což ho činí ideálním pro použití v komerčních, průmyslových i veřejných prostorách.

Krytí IP66 označuje vysoký stupeň ochrany zařízení proti prachu a vodě podle normy ČSN EN 60529. První číslice 6 znamená, že zařízení je zcela prachotěsné – žádné pevné částice se nemohou dostat dovnitř. Druhá číslice 6 značí ochranu proti silně tryskající vodě ze všech směrů, například při čištění vodou pod tlakem. Díky tomu je zařízení s tímto krytím vhodné pro náročné podmínky, vlhké prostředí nebo venkovní použití, kde je nutná spolehlivá ochrana proti vniknutí nečistot a vody.

• Kovový vklad s jednoduchým zámkem pro snadný přístup

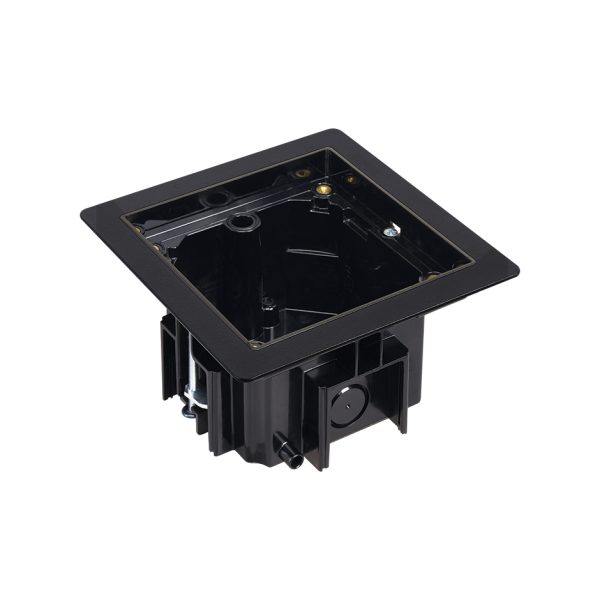

• Základna podlahové krabice pro integraci do zvýšených technických podlah s vestavnou hloubkou 81 mm
• Zásuvka: 1 silová zásuvka 250V (typ E) s uzemněním
• Jmenovité napětí 250V
• Jmenovitý proud: 16A
• Záslepka: 1 záslepka K45/2 (22,5×45 mm) pro případné doplnění dalšího modulu
• Způsob připojení vodiče: bezšroubové svorky pro průřez vodičů 1,5 - 2,5 mm2
• Stupeň krytí IP66: zajišťuje prachotěsnost a ochranu proti silným proudům vody u krabice se zavřeným víkem
• Stupeň krytí IP20 u krabice s otevřeným víkem
• Mechanická odolnost: IK08 – vysoká odolnost proti nárazům
• Zatížitelnost: až 1500 kg při uzavřeném krytu, 250 kg při otevřeném krytu
• Barva: černá matná
• Materiál: nerezová ocel AISI 304 a polykarbonát
• Tepelná odolnost: až +125 °C podle normy IEC 60695-10-2
• Horľavosť materiálu: +650 °C / 30 s (GWFI podle normy IEC 60670)
• Montáž: určeno pro instalaci do zvýšených technických podlah
• Údržba: snadná údržba díky jednoduchému zámku a přístupu
• Výrobek má označení CE

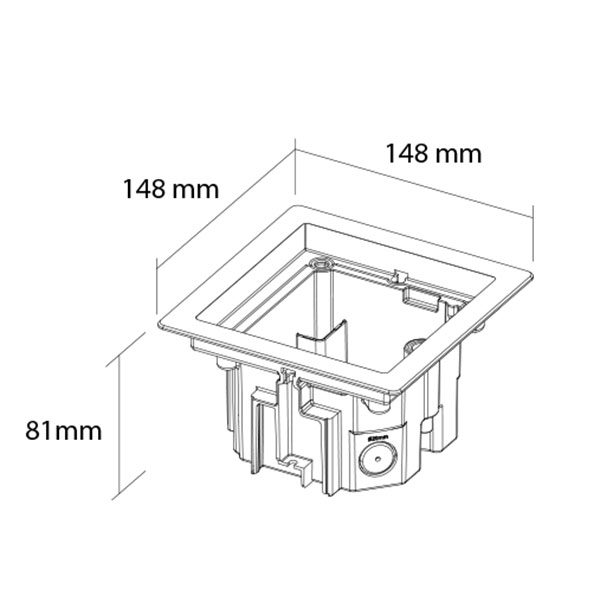

• Rozměry krabice (š x v x h): 148 x 148 x 81 mm
• Montážní rozměr: 125 x 125 mm

Hlavní přednosti krabic Simon KGT IP66

• Odolné vůči extrémním podmínkám - díky krytí IP66 poskytují krabice vodotěsné a prachotěsné řešení, které odolá proudu vody až 1 kg/cm² z jakéhokoli směru.
• Robustní a mechanicky vysoce odolné - při plně uzavřeném krytu unesou zatížení až 2 000 kg a splňují normu odolnosti proti nárazu IK08. Jsou tak vhodné i pro náročné provozní podmínky.
• Připravené pro datové i silové rozvody - v prostornému vnitřku je zajištěn optimální poloměr ohybu kabelů, což umožňuje použití kabeláže vyšších kategorií pro přenos dat i hlasu.
• Certifikovaná kvalita provedení - konstrukce odpovídá evropské normě UNE EN 60670. Kryty jsou vyrobeny z austenitické nerezové oceli AISI 304 / EN 1.4301, která je korozivzdorná, hygienická a odolná vůči vysokým teplotám (počátek degradace až při 425–815 °C).
• Bezpečný a praktický vývod kabeláže - výklopný kryt chrání připojené zástrčky a umožňuje bezpečný vývod i delších kabelů. V uzavřeném stavu je kryt zcela rovný. Při otevření je výška prostoru pro vývod kabeláže 84 mm.
• Estetické provedení v rovině s podlahou - nenápadný bezrámový design zajišťuje čisté začlenění do okolí. U variant pro zvýšené podlahy jsou kryt i vnější rámeček vyrobeny ze stejného materiálu pro jednotný a hodnotný vzhled.
• Snadná údržba bez demontáže - krabice umožňují pohodlné čištění bez nutnosti rozebírání. Obsahují drenážní systém se silikonovou trubičkou pro odvod kondenzátu. Verze pro lité podlahy navíc zahrnují kónické těsnění kabeláže a ochranný kryt proti nečistotám.
• Jednoduché uzamčení krytu - zámek s drážkou umožňuje otevření otočením běžného plochého předmětu (např. mince) o 45°.
• Integrovaný systém odvodu kapalin - základna obsahuje kondenzační nádržku, nakloněné vnitřní prvky a výstup se silikonovou hadičkou, která umožňuje řízený odvod kondenzátu do určeného místa.

 KONSTRUKČNÍ SOUČÁSTI

1 / Otočný zámek krytu - kryty jsou vyrobeny se zámkem na inbusový klíč nebo s jednoduchým zámkem s drážkou.

2 / Ocelové podpěry - zajišťují aretaci krytu v otevřené poloze a zpevňuji konstrukci uzavřené krabice.

3 / Prostor na zástrčky - dostatečná výška prostoru umožňuje používat rovné, úhlové zástrčky a zabraňuje poškození či zlomení kabeláže.

4 / Ochranná bariéra - do speciálně tvarované bariéry dolehne těsnění krytu a celé řešení tak zabrání vnikání tekutin a prachu dovnitř krabice.

5 / Zešikmený povrch - pokud by do krabice pronikla kapalina, zešikmená plocha ve spolupráci s gravitací zajistí její odvod z horní části krabice do kondenzační nádržky.

6 / Těsnění krytu - gumové těsnění po obdovu horního krytu poskytuje krytí IP66 v případě zcela uzavřeného krytu.

7 / Těsnění základny - dokonale utěsní plochu propojující horní kryt se základnou krabice. Spojení a přitažení obou součástí krabice provedete pomocí čtyř šroubů.

8 / Drenážní systém - základny krabic Simon KGT obsahují systém pro řízenou kondenzaci a odvod kapaliny.

9 / Silikonová odvodní hadička - základny dodáváme včetně silikonové hadičky, kterou připojíte k výstupu kondenzační nádržky. Slouží k odvodu nahromaděných kapalin.

10 / Otvory na vstupní kabeláž - základny obsahují tři využitelné předpřipravené otvory o průměru 20 mm a jeden výstup na drážkovanou trubici (husí krk).

11 / Kondenzační nádržka - prostor v základně určený výhradně k hromadění a následnému odvodu kapaliny. Bezpečně udržuje kapalinu mimo dosah elektrických částí.

Upozornění !! Instalaci a jakýkoliv zásah do elektrických rozvodů smí provádět osoba s příslušným oprávněním dle platných norem a předpisů.
