Nerezový podlahový box se 4× zásuvkou 230 V, do lité podlahy, víko pro materiál do 20 mm

Podlahový box se čtyřmi zásuvkami 230 V je určen pro rozvod elektrické energie přímo z podlahy v kancelářích, konferenčních místnostech, hotelech, školách, nemocnicích, obchodních centrech, autosalonech, letištích a dalších prostorách s vysokou intenzitou provozu. Je navržen výhradně pro zabudování do litých betonových podlah a představuje řešení pro instalace, u kterých je požadována vysoká mechanická odolnost, dlouhá životnost a možnost přesného začlenění do okolního povrchu.

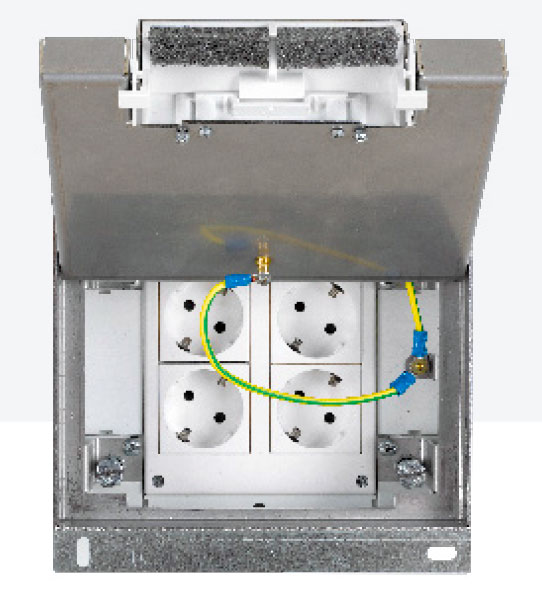

Box je osazen čtyřmi zásuvkami typu E s ochranným kolíkem, jmenovitým proudem 16 A a napětím 250 V AC. Zásuvky jsou umístěny v demontovatelném montážním rámečku systému K45, který umožňuje pohodlné zapojení, následnou kontrolu a případnou výměnu přístrojů bez nutnosti vybourání podlahové základny.

Oproti běžným plastovým nebo lehkým podlahovým zásuvkám využívá tento model robustní celoocelovou konstrukci. Horní kryt je vyroben z nerezové oceli AISI 430 a podlahová základna z galvanicky pozinkované oceli. Síla použitých ocelových částí dosahuje až 3 mm. Kombinace těchto materiálů poskytuje vysokou pevnost, odolnost proti mechanickému poškození a zvýšenou ochranu proti korozi.

Konstrukce dosahuje mechanické odolnosti IK10. Podlahový box odolává celkovému zatížení až 1200 kg a bodovému zatížení až 300 kg ve střední části víka. Ocelová výztuha umístěná pod krytem omezuje jeho průhyb a přispívá k zachování pevnosti při dlouhodobém zatěžování. Box je proto vhodný také do prostor, ve kterých se běžně pohybují kancelářské židle, úklidová technika nebo lehké manipulační vozíky.

Horní rámeček lze pomocí čtyř stavěcích šroubů přesně vyrovnat s povrchem dokončené podlahy. Základna má konstrukční hloubku 123 mm. Při hlubší instalaci lze po odstranění montážní desky použít odpovídající výplň o síle až 30 mm a dosáhnout celkové instalační hloubky až 153 mm. Výškové přizpůsobení je důležité zejména při použití silnější vrstvy lepidla, dlažby, kamene nebo jiné finální krytiny.

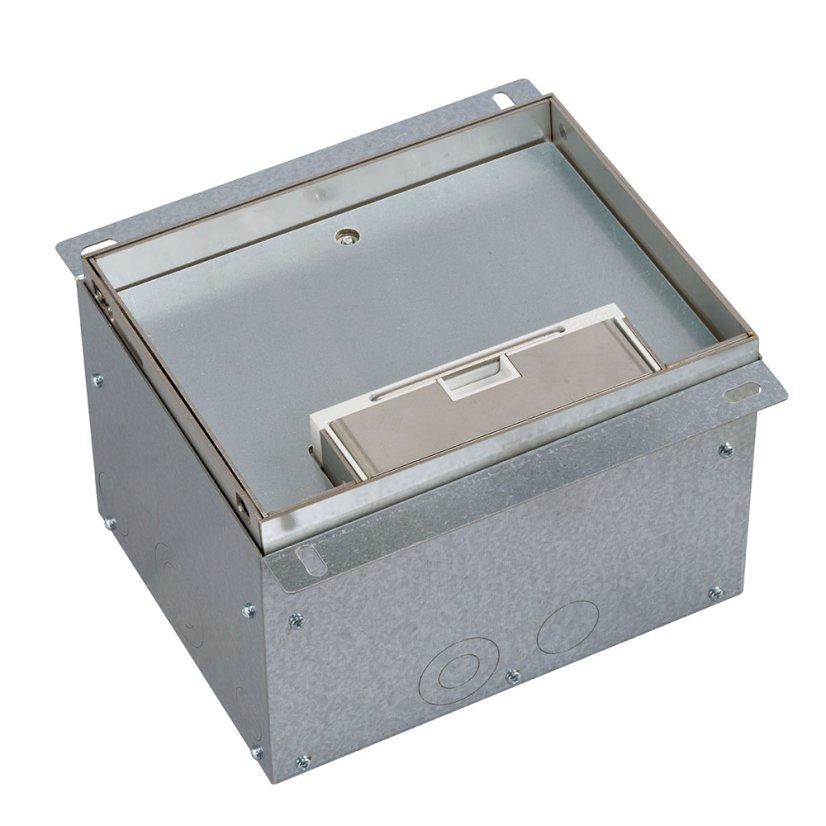

Ve víku je připraven prostor o hloubce 20 mm pro vložení materiálu okolní podlahy. Použít lze například dlažbu, přírodní nebo umělý kámen, dřevo, vinyl či koberec. Obdélníkový tvar usnadňuje přesné nařezání krytiny a úzký nerezový rámeček umožňuje, aby uzavřený box působil v podlaze nenápadně.

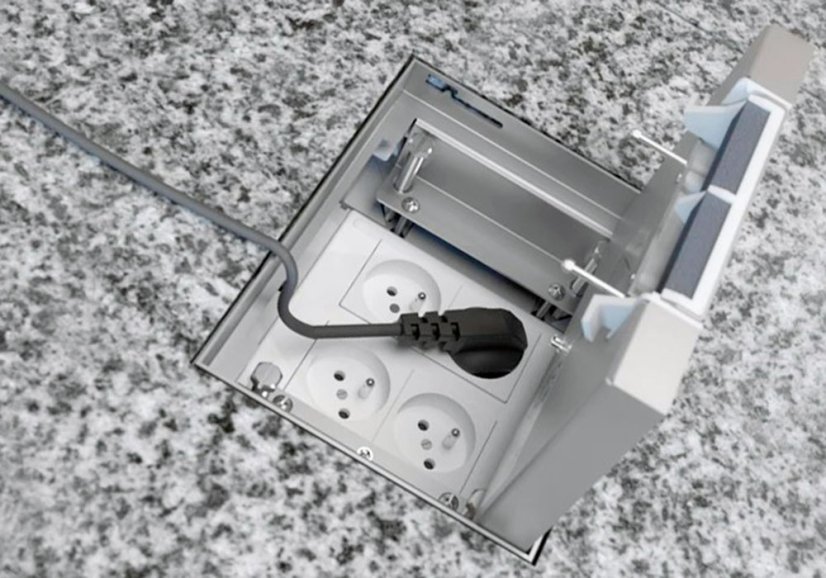

Připojené spotřebiče lze používat také při zavřeném víku. Výklopné kabelové průchodky vytvoří prostor pro bezpečné vyvedení přívodních kabelů, aniž by kryt zůstal otevřený a vystupoval nad úroveň podlahy. Průchodky obsahují speciální pěnovou výplň, která omezuje pronikání prachu, nečistot a drobných předmětů do vnitřního prostoru.

Kryt se otevírá pomocí pevného kovového madla a lze jej při instalaci osadit v obou směrech podle dispozice místnosti. Nerezový kryt, montážní rámeček i jednotlivé zásuvky lze při údržbě demontovat, aniž by bylo nutné zasahovat do základny zabetonované v podlaze.

Kovová oddělovací přepážka umožňuje fyzicky oddělit silové vedení od případné datové, hlasové nebo multimediální kabeláže. Všechny důležité kovové části jsou vybaveny zemnicími body a propojeny ochrannými vodiči. Podlahový box tak spojuje vysokou mechanickou odolnost, bezpečné elektrické provedení a snadnou následnou údržbu.

• 4 zásuvky 230 V / 16 A typu E s ochranným kolíkem
• robustní celoocelové provedení určené pro intenzivní provoz
• nerezový kryt z oceli AISI 430
• základna z galvanicky pozinkované oceli
• vyšší odolnost proti korozi než u běžných neošetřených ocelových konstrukcí
• síla použitých ocelových částí až 3 mm
• mechanická odolnost IK10
• celkové zatížení až 1200 kg
• bodové zatížení až 300 kg ve střední části víka
• ocelová výztuha krytu omezující průhyb víka
• výškově nastavitelný horní rámeček
• možnost přizpůsobení hlubší skladbě podlahy až do 153 mm
• 20 mm hluboký prostor pro vložení podlahové krytiny
• úzký obvodový rámeček pro nenápadné začlenění do podlahy
• výklopné kabelové průchodky pro používání zásuvek při zavřeném víku
• pěnová výplň omezující průnik prachu a drobných nečistot
• pevné kovové madlo pro pohodlné otevírání
• možnost zvolit směr otevírání krytu
• demontovatelný kryt, zásuvky a montážní rámeček
• servis přístrojů bez vybourání podlahové základny
• kovová přepážka pro oddělení silové a slaboproudé kabeláže
• uzemnění kovových částí prostřednictvím několika zemnicích bodů
• perforované kabelové vstupy v pěti různých průměrech
• konstrukční a montážní prvky jsou součástí dodávky

Běžné podlahové zásuvky používají často plastový kryt, tenčí kovovou základnu nebo konstrukci určenou především pro méně zatěžované domácí a kancelářské instalace. Tento podlahový box je naopak založen na silnostěnné nerezové a pozinkované oceli, šroubovaných spojích a samostatné výztuze krytu. Díky tomu dosahuje výrazně vyšší mechanické odolnosti a zatížitelnosti.

U jednodušších modelů bývá omezená možnost výškového vyrovnání a po dokončení podlahy může kryt zůstat nad nebo pod jejím povrchem. Tento box umožňuje polohu horního rámečku dodatečně nastavit pomocí čtyř stavěcích šroubů a přizpůsobit ji skutečné skladbě podlahy.

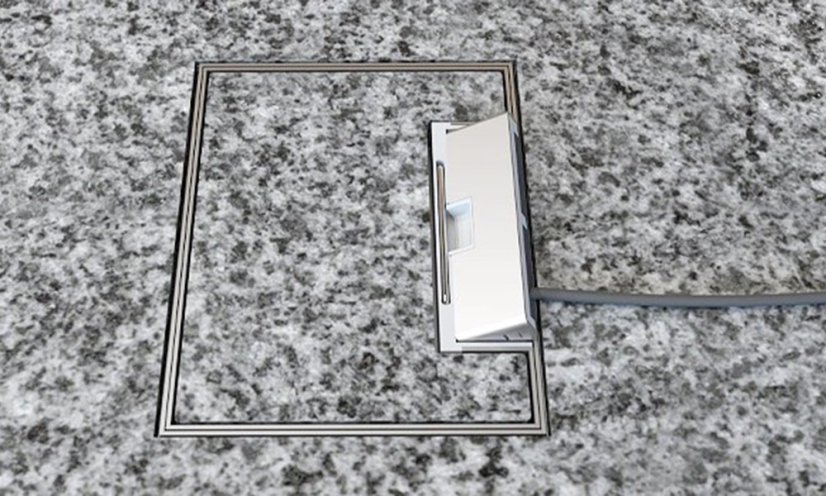

Dalším rozdílem je možnost vložit do víka až 20 mm silnou podlahovou krytinu. Kryt tak může převzít vzhled okolní dlažby, kamene, dřeva, vinylu nebo koberce a v podlaze zůstává viditelný především úzký nerezový obvodový rámeček.

Výhodou je také následný servis. Zásuvky a montážní rámeček lze vyjmout bez zásahu do zabetonované základny. Při poškození přístroje nebo změně požadovaného osazení tak není nutné bourat hotovou podlahu.

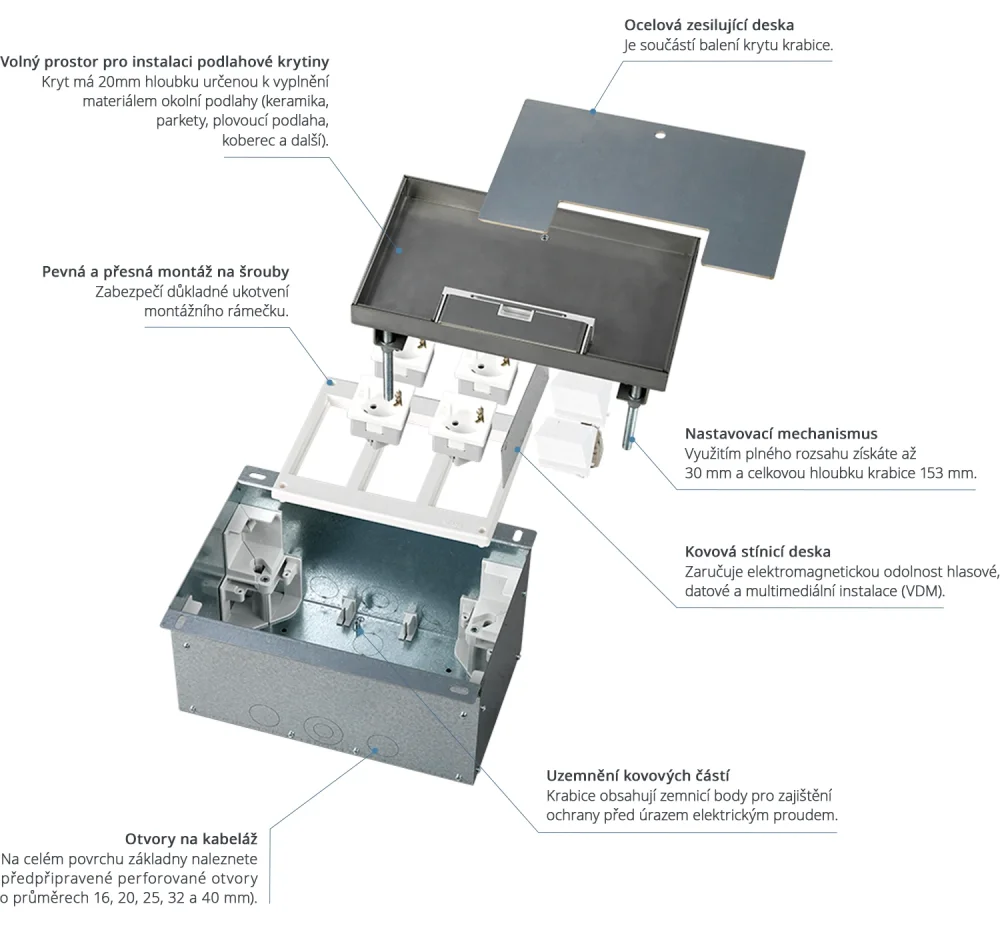

1. Výklopné kabelové průchodky umožňují vyvedení kabelů při zavřeném krytu.
2. Kovové madlo slouží k ručnímu otevření a uzavření víka.
3. Pěnová výplň v průchodce omezuje průnik prachu a drobných předmětů.
4. Demontovatelný montážní rámeček usnadňuje připojení a servis zásuvek.
5. Šroubované spojení přispívá k pevnosti celé konstrukce.
6. Kovová přepážka odděluje silovou a případnou slaboproudou kabeláž.
7. Po obvodu základny jsou perforované kabelové vstupy v pěti průměrech.
8. Víko obsahuje prostor o hloubce 20 mm pro podlahovou krytinu.
9. Kovové části jsou vybaveny ochranným uzemněním.
10. Čtyři stavěcí šrouby umožňují nastavení polohy horního rámečku.
11. Kryt lze při montáži osadit v obou směrech.
12. Ocelová výztuha zpevňuje víko a přispívá k zatížitelnosti až 1200 kg.

• Typ výrobku: podlahový box se 4 zásuvkami 230 V
• Určení: montáž do litých betonových podlah
• Počet zásuvek: 4
• Typ zásuvek: typ E s ochranným kolíkem
• Jmenovité napětí: 250 V AC
• Jmenovitý proud: 16 A
• Systém přístrojů: K45
• Materiál krytu: nerezová ocel AISI 430
• Materiál základny: galvanicky pozinkovaná ocel
• Tloušťka ocelových částí: až 3 mm
• Barva krytu: nerezová
• Stupeň krytí: IP40
• Mechanická odolnost: IK10
• Maximální celkové zatížení: 1200 kg
• Maximální bodové zatížení: 300 kg ve střední části víka
• Odolnost proti korozi: ano
• Hloubka základny: 123 mm
• Rozsah výškového přizpůsobení: až 30 mm
• Maximální instalační hloubka: 153 mm
• Hloubka prostoru pro podlahovou krytinu: 20 mm
• Vnější rozměr krytu: 193 × 146 mm
• Rozměr základny: 193 × 150 mm
• Rozměr montážního otvoru: 193 × 150 mm
• Vnitřní prostor pro podlahovou krytinu: 183 × 138 mm
• Směr otevírání krytu: volitelný při instalaci
• Kabelové průchodky ve víku: výklopné
• Ochrana kabelové průchodky: pěnová výplň
• Oddělení silového a slaboproudého vedení: kovová přepážka
• Uzemnění kovových částí: ano
• Demontovatelný montážní rámeček: ano
• Teplotní rozsah při montáži: −25 °C až +120 °C
• Údržba: čištění za sucha měkkým hadříkem
• Normy krytu: DIN EN 50085-2, UNE-EN IEC 60670
• Norma základny: UNE-EN 60670-23

• 2× otvor Ø16 mm
• 2× otvor Ø20 mm
• 10× otvor Ø25 mm
• 2× otvor Ø32 mm
• 2× otvor Ø40 mm

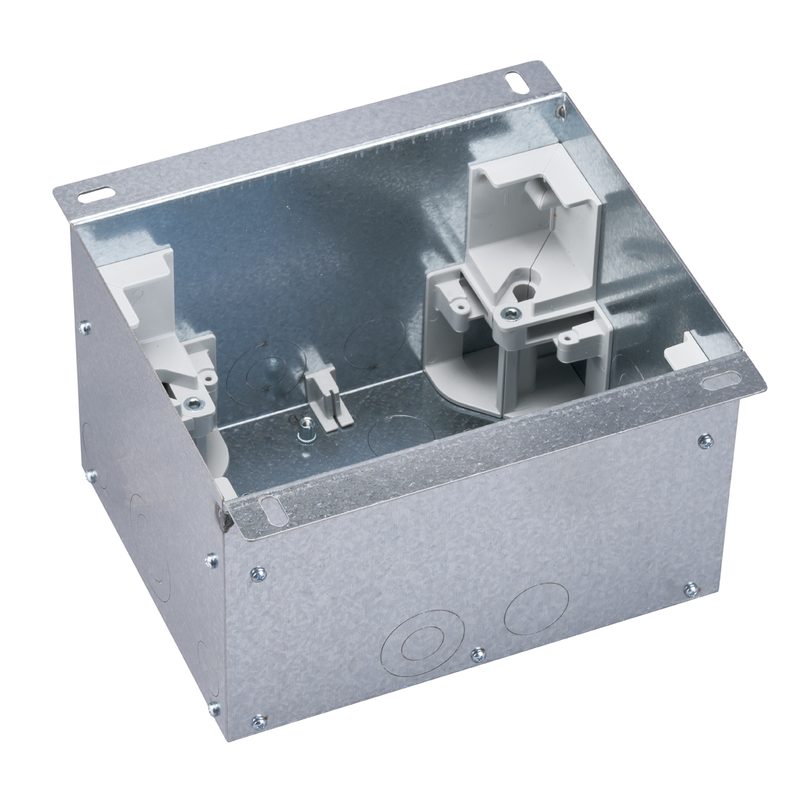

• podlahová základna

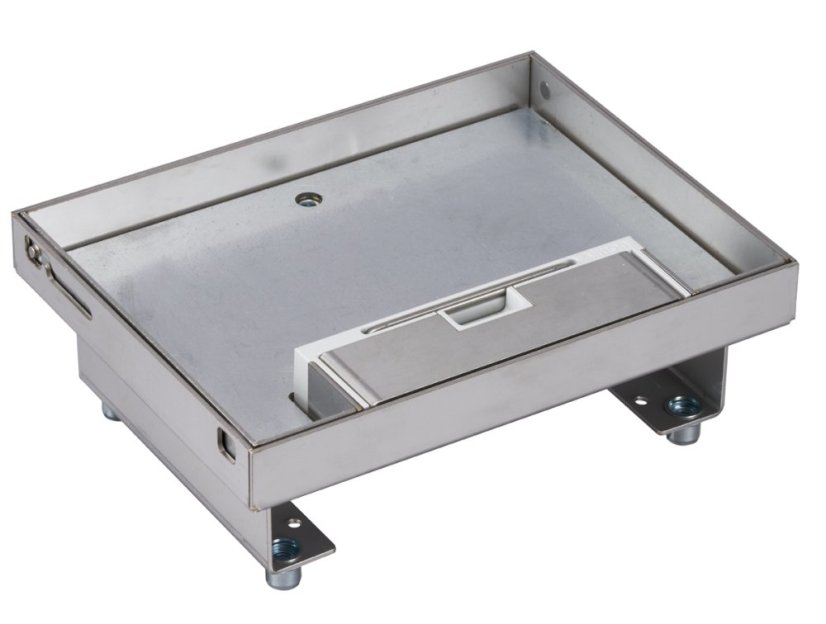

• nerezový výklopný kryt
• 4× zásuvka 230 V / 16 A
• montážní rámeček K45
• kovová oddělovací přepážka
• ocelová výztuha krytu
• zemnicí vodiče a zemnicí svorka
• výškově nastavovací šrouby
• montážní a spojovací materiál
• montážní deska
• návod k montáži

Podlahový box je určen výhradně pro zabudování do litých betonových podlah. Základnu je nutné osadit před provedením finální podlahy. Elektrické zapojení, ochranné uzemnění a kontrolu instalace musí provést osoba s odpovídající elektrotechnickou kvalifikací.

1. Podlahovou základnu umístěte do připravené polohy a zajistěte ji proti posunutí.
2. Zkontrolujte vodorovné usazení základny a její správnou orientaci.
3. Pomocí odpovídajících perforovaných otvorů přiveďte napájecí a případnou slaboproudou kabeláž.
4. Při společném vedení použijte kovovou přepážku pro oddělení silové a slaboproudé části.
5. Vnitřní prostor základny zakryjte montážní deskou a chraňte jej před vniknutím betonové směsi.
6. Proveďte betonáž podlahy a ponechte směs řádně vytvrdnout.
7. Po dokončení podlahy odstraňte montážní desku a protáhněte připravenou kabeláž.
8. Pomocí čtyř stavěcích šroubů nastavte horní rámeček do roviny s finálním povrchem podlahy.
9. Připojte zásuvky a propojte všechny zemnicí body podle montážního návodu.
10. Osaďte montážní rámeček, vnitřní krycí prvky a výklopné víko.
11. Do prostoru ve víku vložte a bezpečně upevněte zvolenou podlahovou krytinu.
12. Ověřte správnou funkci otevírání, zavírání a výklopných kabelových průchodek.
